ロボットアーム入門
~ ハードウェアインテグレーション ~
大阪大学 中島優作
スライドの内容
ロボットってどうやって設置するの？ 手先はどうやって付けるの？
あまり学ぶ機会がないハードウェアの当たり前をまとめました
■ 機械 ■ 電気 ■ 通信 ■ デバイス
ロボットの設置
ロボットアームはアルミフレームか定盤に固定するのがほとんど

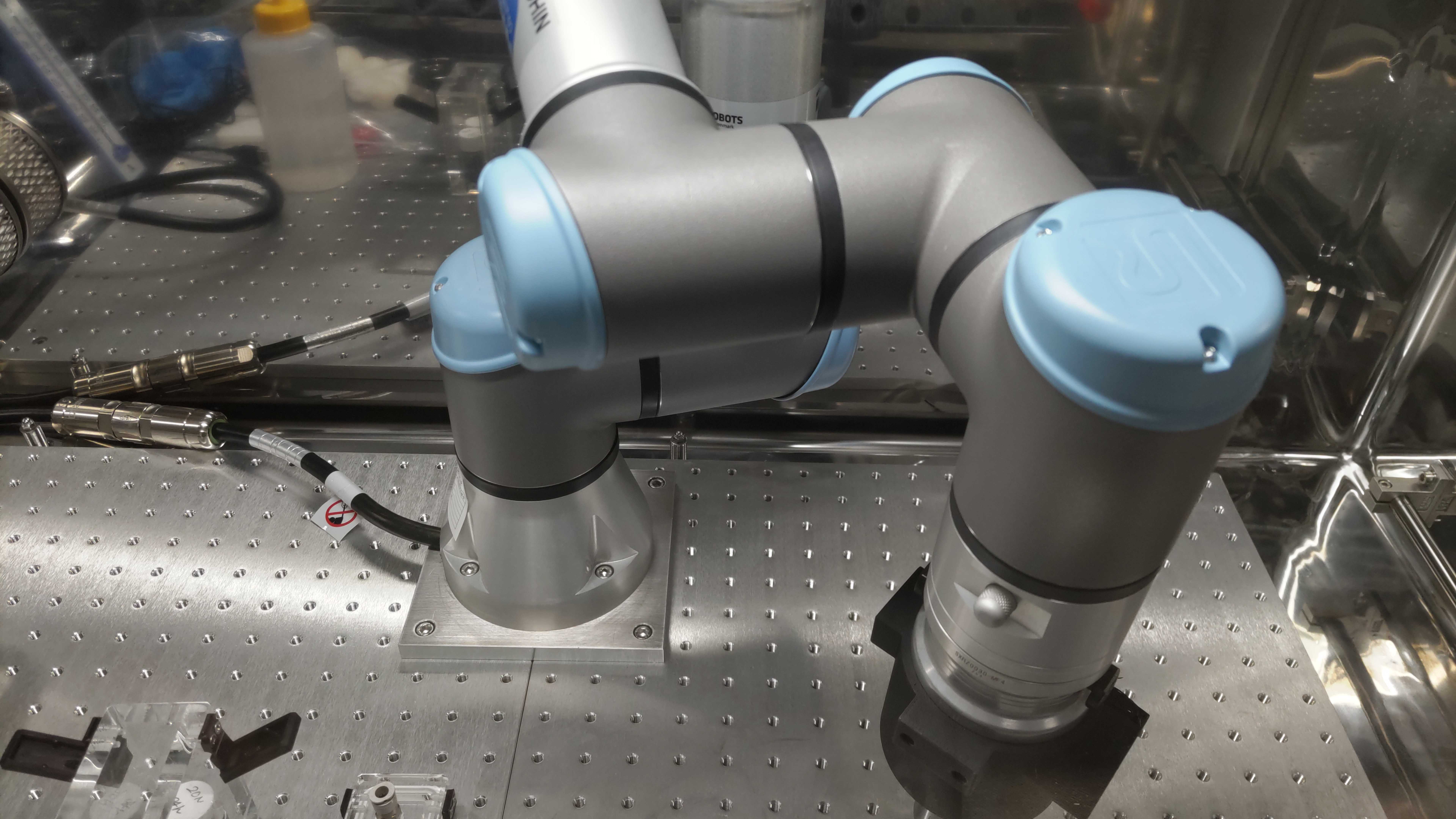

- 定盤：重くて硬い。ネジ穴が格子状に並び、どこにでも固定できる

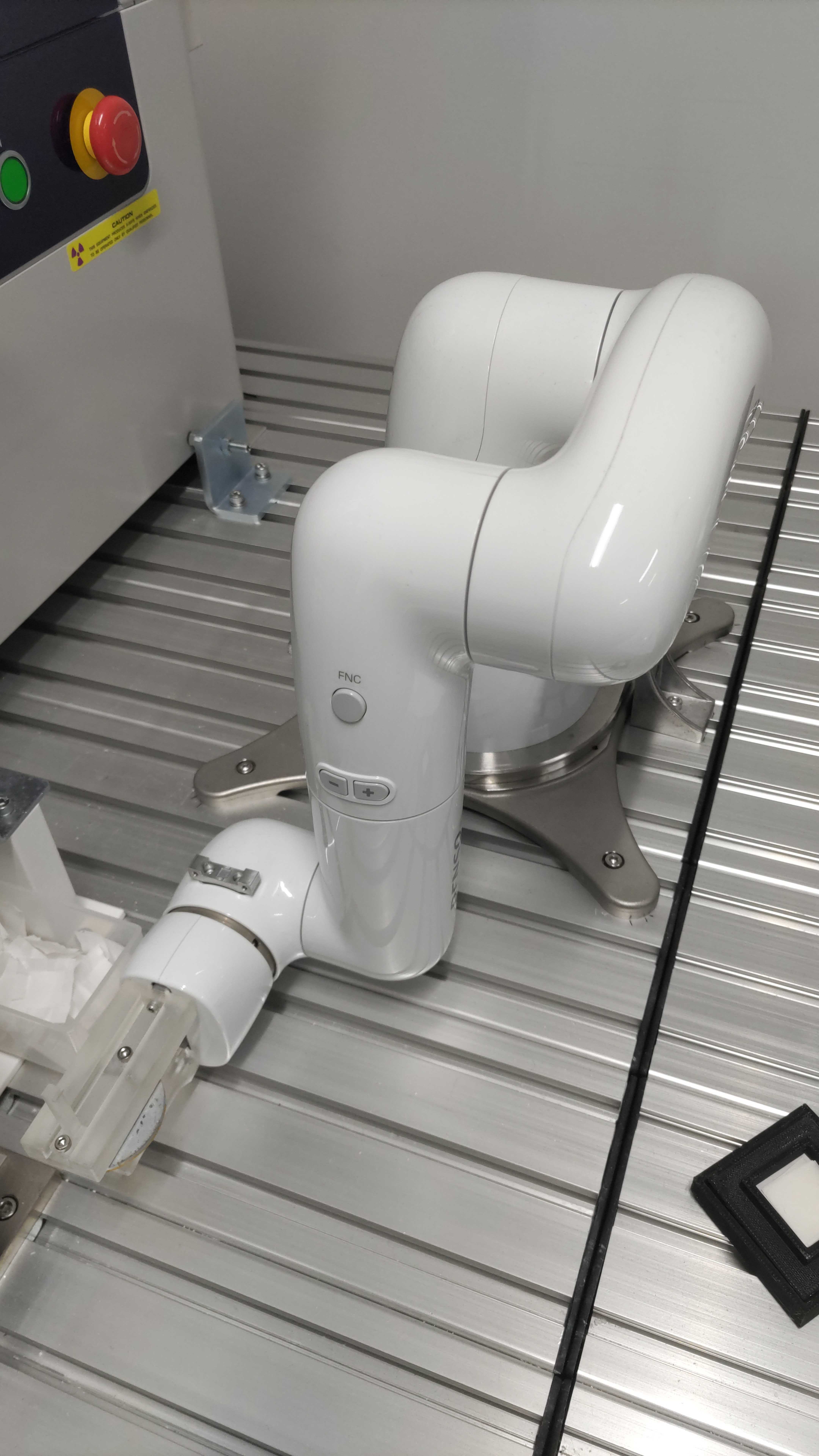

- アルミフレーム：軽くて組み替えやすい。ただしたわみに注意
アルミフレームの耐荷重
フレームがたわむと、ロボットの動作精度が落ちる
- 重いロボット・力のかかる作業は計算してからフレームを選ぶ
- 長く使うなら、剛性に余裕のある設計が安心
エンドエフェクタの取付

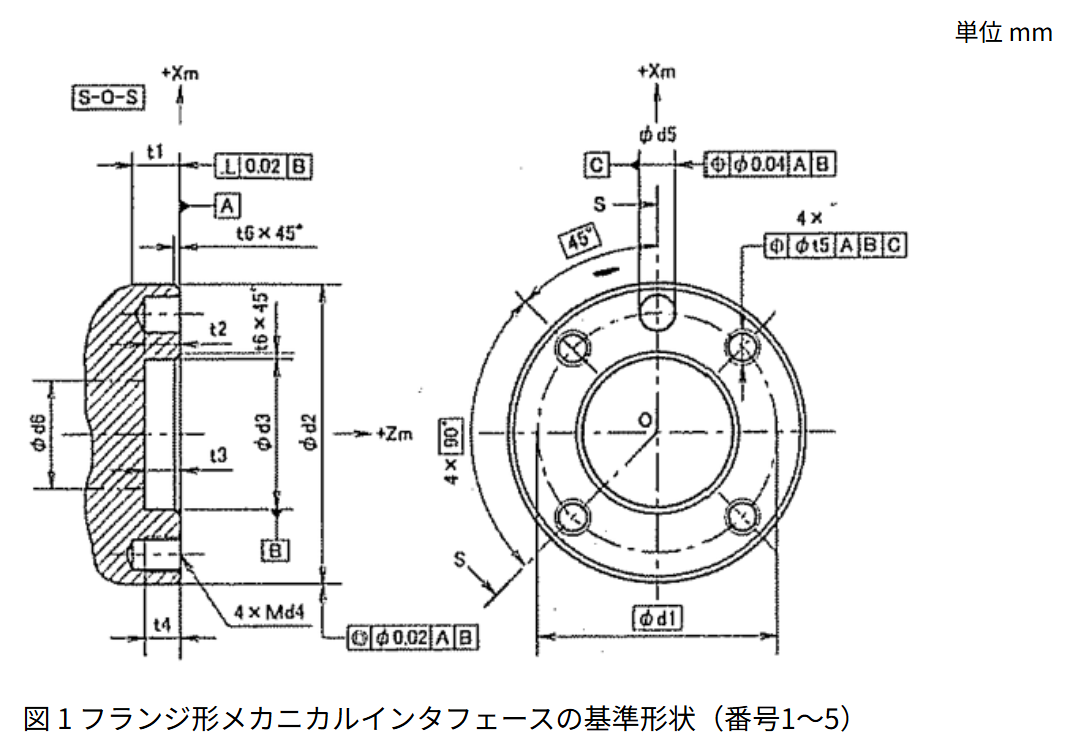

手先のフランジはISO 9409-1 / JIS B 8436 で寸法が決まっている
- 3〜5 kg 可搬のロボットなら番号4（φ50 mm）が一般的
- 規格に合わせて作れば、ハンドやツールを付け替えられる
ロボットアームとPCの接続
PCの LAN ポート（または USB-LAN 変換）とロボットを直結し、IP アドレスを設定する
IPアドレスのセグメント
IPアドレス＝機器の番号、サブネットマスク＝ネットワーク部とホスト部の境目
ネットワーク部が同じ機器どうしが直接通信できる

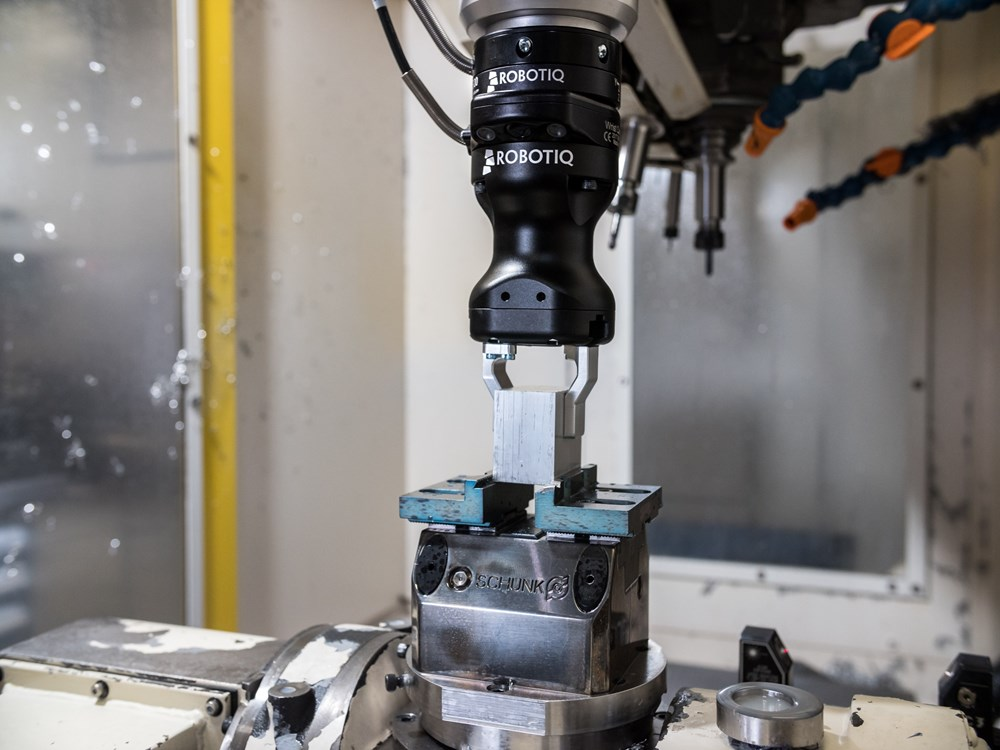

グリッパの接続方法
メーカー対応品以外は、通信などを自分で実装する必要がある
- 必要なもの：電源と通信
- このあと：配線 → 電源の選び方 → 通信（RS485）
グリッパの配線

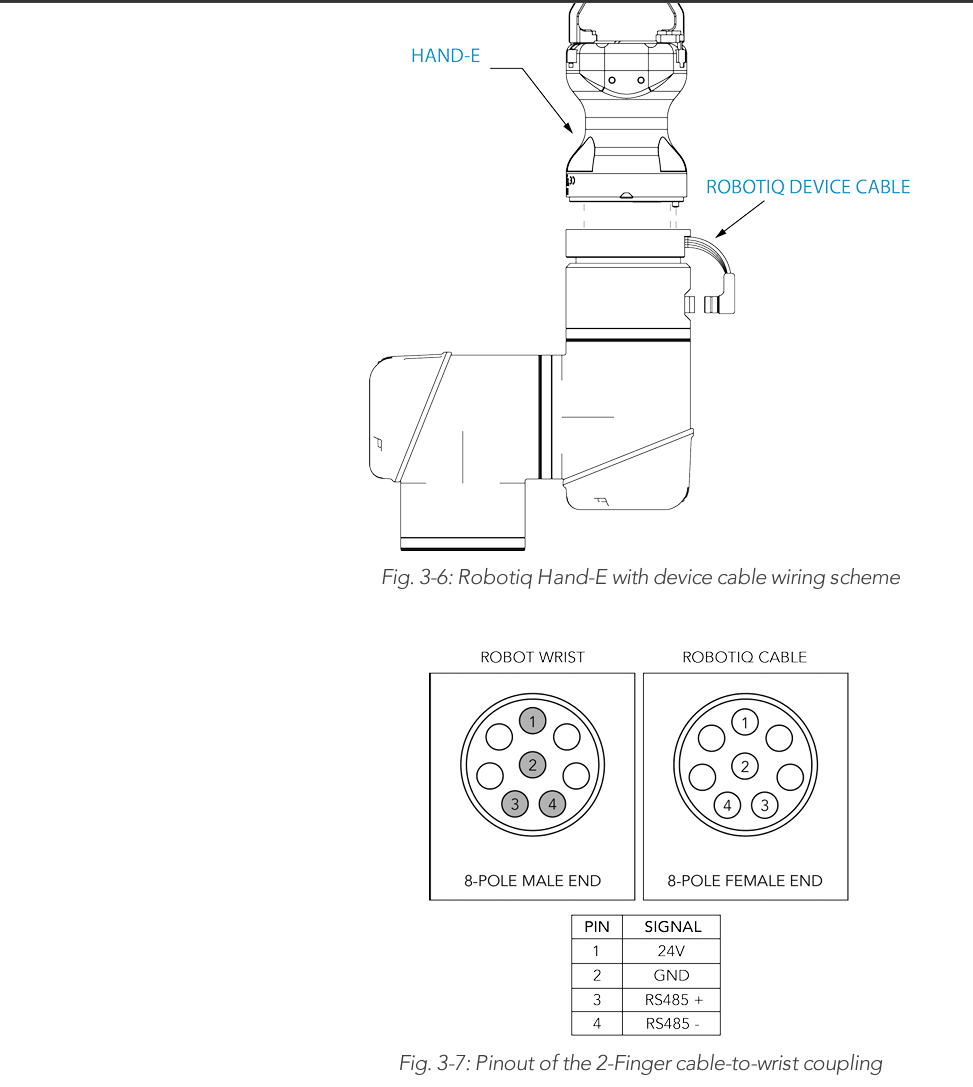

Robotiq Hand-E とユニバーサルロボットの接続例（ケーブル1本）
- 対応メーカー同士：ケーブル1本で接続できることが多い
- 非対応：電源と通信を個別に用意する
電源の選定（誘導性負荷）

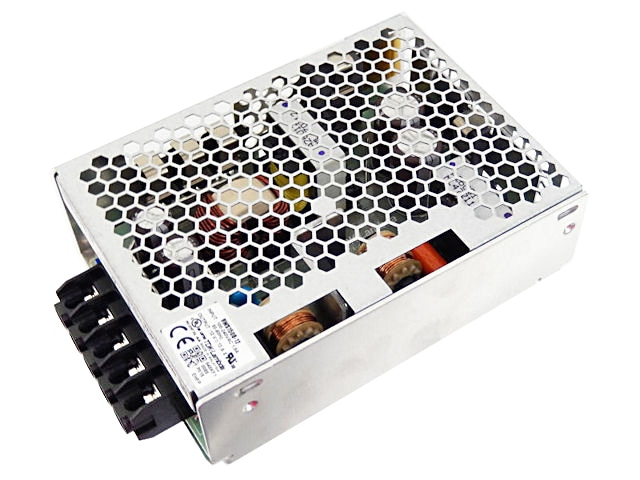

（スイッチング電源など）

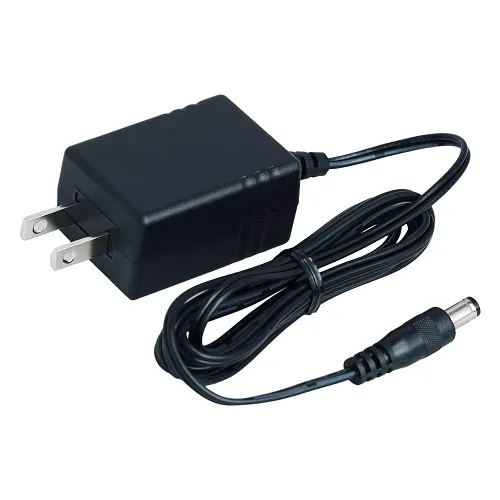

（安価なACアダプタ）
モーターを動かすなら誘導性負荷に対応した電源を選ぶ
- 非対応の電源を使うと故障の原因になる
誘導性負荷と電源
- モーターはコイルなので誘導性負荷。電源を OFF にした瞬間などに逆起電力が発生する
- 安価なACアダプタはこれを逃がす保護回路がない → 故障の原因に
外部機器との通信
グリッパや外部機器との通信では RS485 がよく使われる
- 多くの産業用ロボット・コンポーネントで採用
データ通信の基本
- 電気信号の High（1）/ Low（0）で 1 ビットずつ送る
- 文字は ASCII コードの表でビット列に変換
'A' = 65 = 0100 0001
RS485とは
RS232：1本の線と GND の電位差で送る → ノイズに弱い
RS485：2本の線の差（差動信号）で送る → ノイズに強く、今はこちらが主流

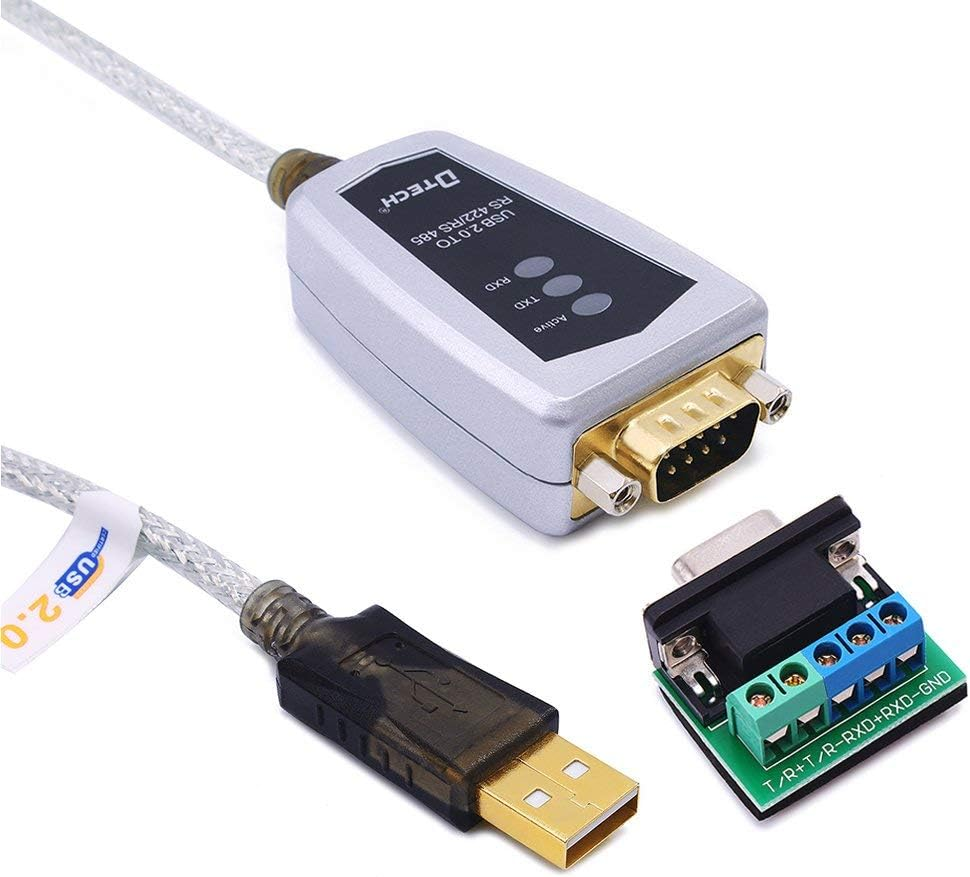

USB-RS485変換アダプタ
PC とは USB-RS485 変換アダプタでつなぐことが多い
- FTDI 社のチップを使ったものがおすすめ（例：これ）
非常停止スイッチの増設
非常停止は b接点（押すと回路が切れる）を2系統持つ 2b接点が大抵のロボットで使われる

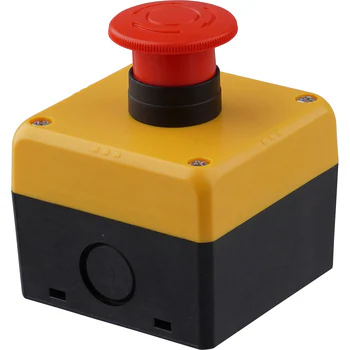

BOX入りスイッチ
スイッチ単体も売っているが、BOX入りが便利
- そのまま机に置ける・配線しやすい
- 買うときは接点構成（2b）を確認
治具の作成
治具＝ワークを決まった位置・姿勢に固定する道具
- ロボットは教えた位置にしか行けない → 置き場所を治具で決める
- 設計（CAD）→ 3Dプリンタで作る、が手軽
治具の設計

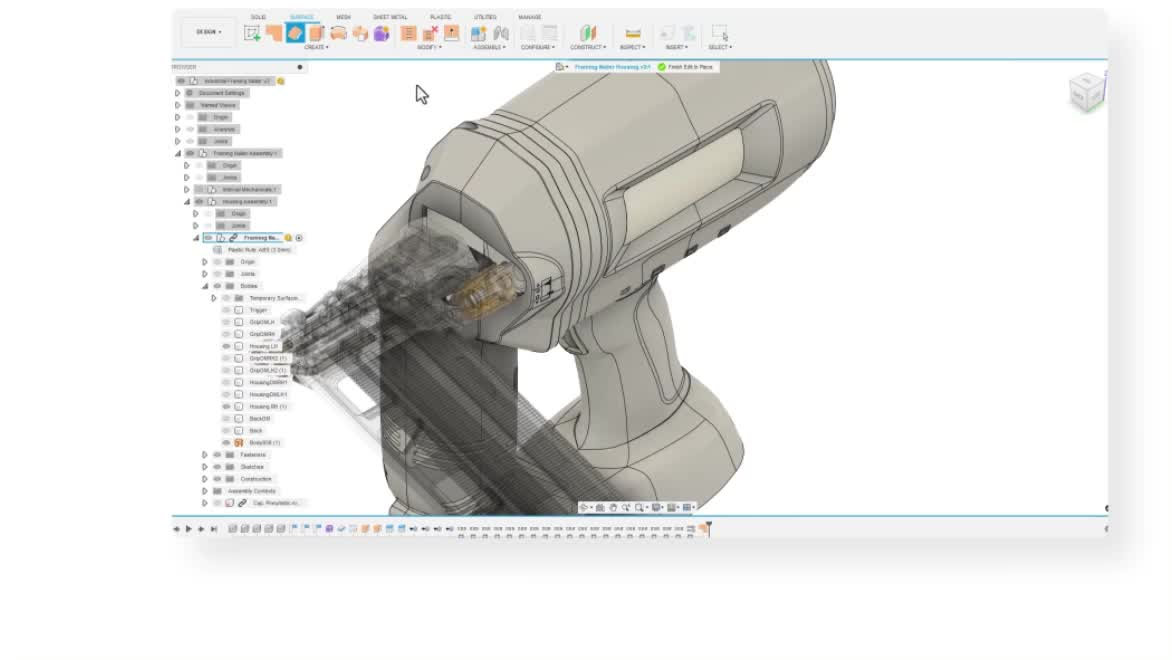

Fusion 360 は CAD 初心者にも使いやすい
治具の製作

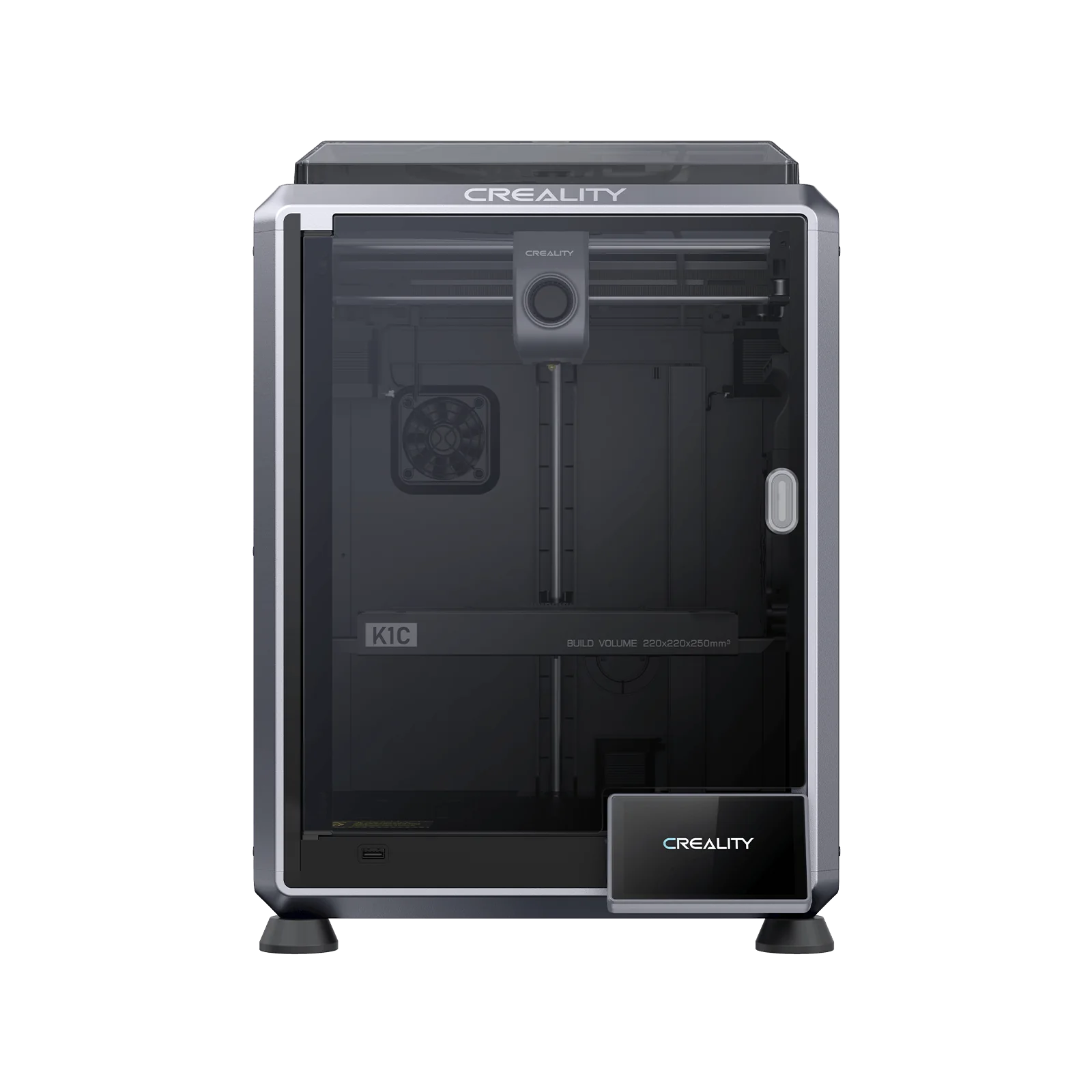

3Dプリンタで作れる
- 何度も作り直すので印刷速度が重要
- 2026年時点では Bambu Lab P2S がおすすめ

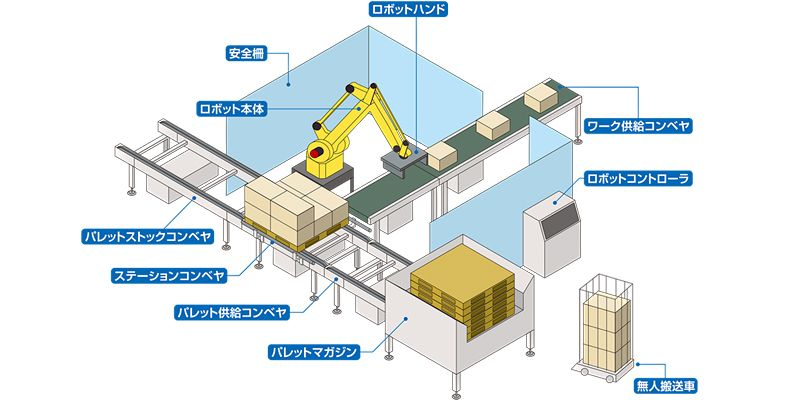

ロボットと他の機器の接続方法
ロボット単体ではなく、色々な装置をつないで使う
- ロボットコントローラの IO
- パソコン（USB など）
- PLC（産業用の通信）

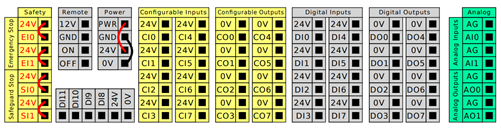

ロボットコントローラのIO
- ロボットには基本的に IO（入力/出力）が付いている
- ON/OFF の信号で外部のモーターなどを動かす・センサからアナログ電圧を受け取る
パソコン接続（USBなど）
PC からロボットを動かすなら、PC にまとめてつなぐのが手軽
- センサやグリッパを USB で追加
- プログラムも PC 上でまとめて書ける
PLC接続
高い信頼性が要る産業用途では PLC ＋ FA 用の通信
- 止まらない・壊れにくいが、作るのは大変
- 研究などのプロトタイピングは USB（PC）で十分なことが多い
便利なデバイス
センサを足せるマイコン
3Dカメラ
研究用のモーター

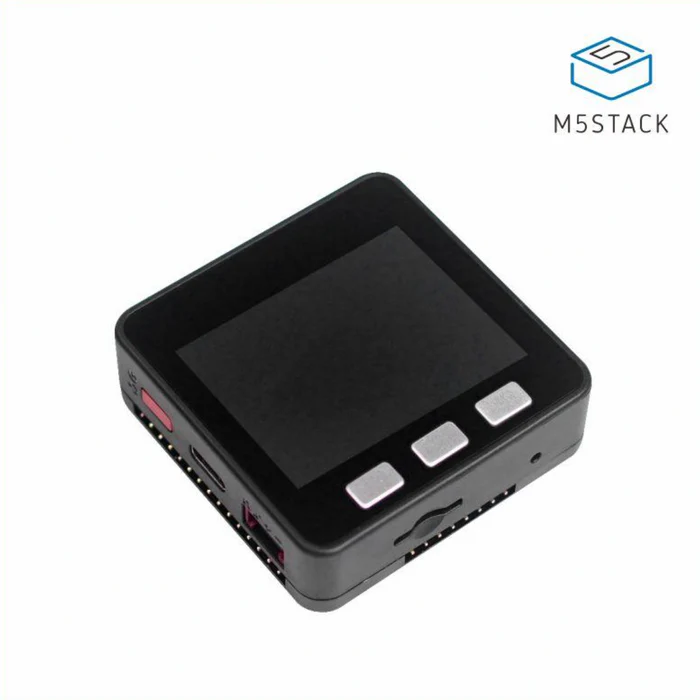

M5Stack
Arduino のプログラムを書けるマイコン
- はんだ付け不要で色々なセンサを追加できる

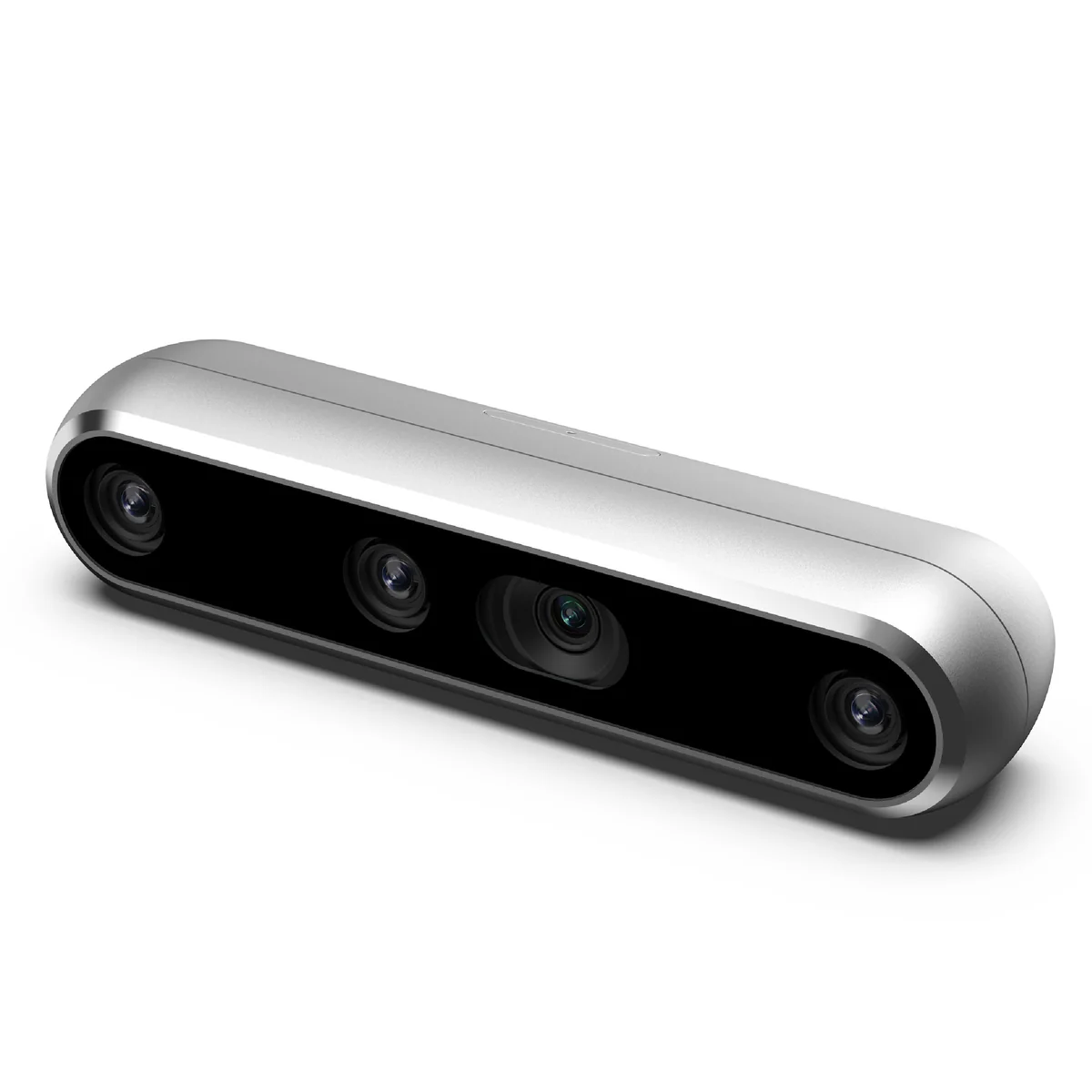

RealSense
安価で高性能な Intel 製の 3Dカメラ
- ロボットの周りの環境を認識するのに使える

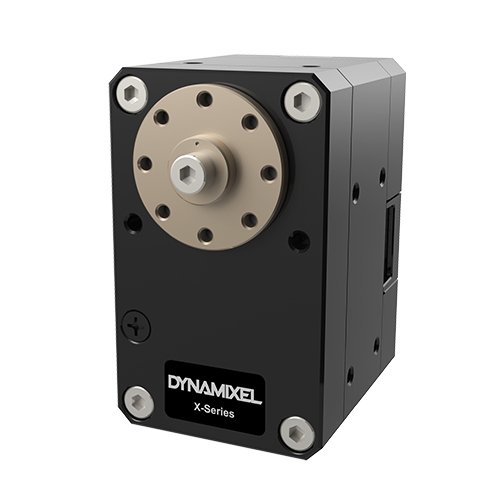

Dynamixel
ロボットアームの関節などに使われるモーター
- 位置制御だけでなく電流制御（トルク制御）もできる → 研究で重宝
