ゼロからのROS1
力制御とコンプライアンス
大阪大学 中島優作
力制御参考資料
本スライド(実践)、教科書(理論)の併用がおススメ

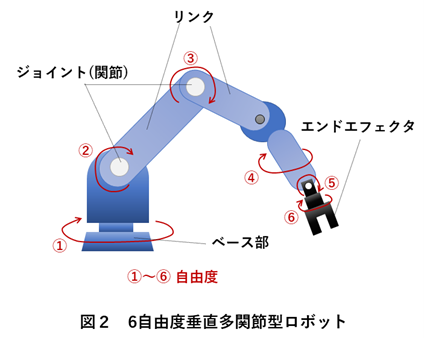

ロボット工学の基礎から力制御理論まで、分かりやすいイラストで解説
インピーダンス制御の基礎理論も含まれている
力制御、インピーダンス制御の理論と実装の詳細解説
実際の接触タスクに必要な制御理論が充実
山野辺 夏樹: マニピュレーションにおける力制御の研究動向, 計測と制御, 56(10), pp.741-746, 2017
なぜ力制御が必要なのか？
位置制御の限界
- 硬い物体との接触で大きな力が発生
- 組み立てや研削などの接触作業が困難
- 安全性に問題（人間との協調作業）
力制御の利点
- 接触力を制御して安全な作業が可能
- 組み立て、研削、研磨などの接触タスク
- 人間との協調作業や柔軟物との作業
受動 vs 能動コンプライアンス
| 受動コンプライアンス | 能動コンプライアンス (力制御) | |
|---|---|---|
| 柔らかさの源 | ばね・ゲル等の機械要素 | 力覚センサ + サーボ制御 |
| 応答性 | ◎ 接触の瞬間から応答 | △ 制御周期・帯域に依存 |
| 柔らかさの変更 | △ 固定（部品交換が必要） | ◎ パラメータで自由に変更 |
| 安定性・導入 | ◎ 安定・安価・シンプル | △ 発振の恐れ・センサが必要 |
| 代表例 | RCC (Peg-in-Hole) | ハイブリッド / インピーダンス制御 |
出典: 山野辺 夏樹, 「マニピュレーションにおける力制御の研究動向」,
計測と制御, 56(10), pp.741-746 (2017) の分類をもとに作成
↓ で各方式を説明
受動コンプライアンス制御
- アームは位置制御のまま
- 手先にばね・ゲル等を挟んで柔らかくする
- 機械要素なので力に即座に応答
- 柔らかさは設計時に決まり、作業ごとに固定
- 例: RCC による穴への軸の挿入
能動コンプライアンス制御
- センサで力を測りサーボで柔らかく動く
- 一般に「力制御」と呼ばれるのはこちら
- 直接的: 力そのものを目標値に制御（ハイブリッド制御）
- 間接的: 力と動きの関係を制御（インピーダンス制御）
- 柔軟に変更できる反面、周期・安定性の制約あり
コラム本当に力“制御”が必要か？
- 受動コンプライアンスで事足りる作業も多い
- 能動制御は「計測→計算→指令」の周期ぶん遅れる
- ばね・ゲルは接触の瞬間から力を受け流す
- 「常に一定の力で押す」なら受動の方が有利な場合も
コラム受動で力を制御した事例
- ロボットによる乳鉢でのメカノケミカル合成
- 受動コンプライアンスで粉砕力を制御
- 粉砕の力と速度を調整して再現性が向上
- 反応経路の制御も可能に
Y. Nakajima et al., "Force-controlled robotic mechanochemical synthesis", Digital Discovery, 3, 2130-2136 (2024)
本スライドでは力制御の実装を扱います
- 実装方法1: インピーダンス制御
仮想スプリングダンパーシステムで柔軟性を実現
組み立てや研削作業に適している - 実装方法2: アドミッタンス制御
力入力から位置出力を生成
人間との協調作業や手動誘導に便利
標準の力制御コントローラは無い → OSSパッケージを活用
力制御の種類と組み合わせ
| 制御方式 | 座標系 | ユーザーが実現したい制御 |
|---|---|---|
| インピーダンス制御 | 直交座標系 | 力(コンプライアンス) |
| アドミッタンス制御 | 直交座標系 | 位置(柔軟性) |
| ハイブリッド制御 | 直交座標系 | 位置+力 |
コントローラ名の読み方 (パッケージ名/クラス名)
cartesian_compliance_controller/CartesianComplianceController
ROS1標準のコントローラ
- force_torque_sensor_controller/ForceTorqueSensorController (センサ値の配信)
- joint_trajectory_controller/JointTrajectoryController (位置制御)
力を使って動きを変えるコントローラは標準には無い
便利なOSSパッケージ
参考: fzi-forschungszentrum-informatik/cartesian_controllers
ros_controllersに無い力制御を補える定番パッケージ
FZI製・ROS1/ROS2対応・BSD-3ライセンス
- cartesian_motion_controller: 目標姿勢に追従 (位置)
- cartesian_force_controller: 目標の力に追従 (力)
- cartesian_compliance_controller: 両者を重ね合わせ (位置+力)
力制御に必要なハードウェア
力/トルクセンサー
手先や関節に取り付けて接触力を検出
- 6軸力センサー（手先用）
- 関節トルクセンサー
- コンプライアントロボット
力制御対応ロボット
コンプライアントロボット
力制御やインピーダンス制御が可能

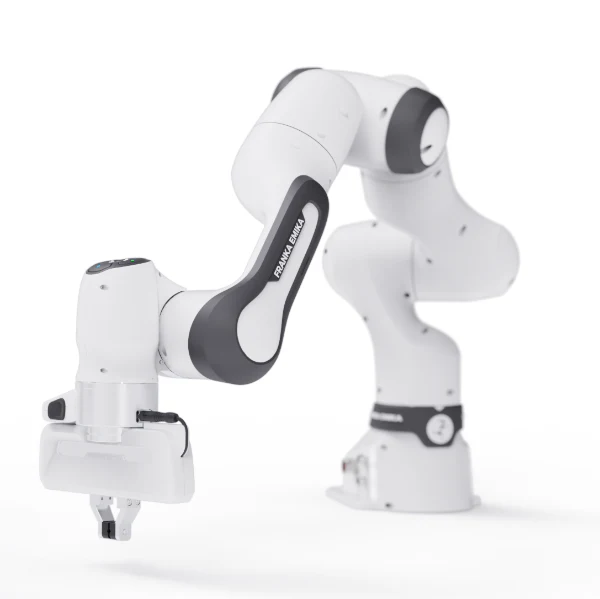

- Franka Robotics (Panda)
- KUKA (iiwa)

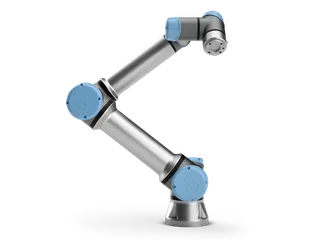

- URシリーズ（力センサー付き）
インピーダンス制御理論
インピーダンス制御とは
- 仮想的なスプリング・ダンパー・質量システムを実現
- 目標位置と現在位置の差から力を計算
- 接触力を制限して安全な作業が可能
インピーダンス制御の数式
F = Mẍ + Dẋ + K(x - x_d)
- F: 発生する力
- M: 仮想悅性
- D: 仮想粘性
- K: 仮想弾性
- x - x_d: 位置誤差
インピーダンスパラメータの調整
- K(弾性): 大きい→硬い、小さい→柔らかい
- D(粘性): 振動を抑制、安定性向上
- M(慣性): 動的な応答を決定
- 作業に応じてパラメータを調整
アドミッタンス制御とは
- インピーダンス制御の逆
- 力入力 → 位置出力
- 人間の手動誘導に適している
- メリット
- 直感的な操作が可能
- 安全性が高い
アドミッタンス制御の数式
ẍ = M⁻¹[F - Dẋ - K(x - x_d)]
- 力入力から加速度を計算
- 加速度を積分して位置を求める
- インピーダンス制御の逆関数
- 特徴
- 力を入力、位置を出力
- 人間の力に応じて動く
- 柔軟な動作が可能
- 適用例
- 手動誘導(ティーチング)
- 人間との協調作業
- 組み立て作業
インピーダンス vs アドミッタンス
- インピーダンス制御
- 位置誤差から力（トルク）を計算
- 硬い環境との接触に強い
- 摩擦やモデル誤差で位置がずれやすい
- アドミッタンス制御
- 力から位置指令を計算
- 位置制御ベースで正確・産業用ロボット向き
- 硬い環境 × 遅い制御周期で振動しやすい
力/トルクセンサーの種類
- 6軸力センサー
- 手先に取り付け
- Fx, Fy, Fz, Tx, Ty, Tzを測定
- 関節トルクセンサー
- 各関節に内蔵
- コンプライアントロボットに搭載
力制御実装のフロー
- ステップ1: 力/トルクセンサーのセットアップ
- ステップ2: インピーダンス/アドミッタンスパラメータの設定
- ステップ3: コントローラの起動と安全性確認
- ステップ4: 作業実行とモニタリング
ROS2での力制御実装
ROS2力制御システムの構成
- センサーブロードキャスター
- force_torque_sensor_broadcaster
- 力制御コントローラ
- admittance_controller
- cartesian_compliance_controller
- 安全機能
- 力制限、緊急停止
- 衝突検出
力/トルクセンサーのセットアップ
力センサーの取り付けとキャリブレーション
- センサーの物理的取り付け
- オフセットキャリブレーション
- ROS2でのトピック配信確認
アドミッタンスコントローラの設定
- 設定ファイル: YAMLでパラメータを定義
- センサー連携: force_torque_sensorとの結合
- 安全設定: 力の上限値や速度制限
- チューニング: M, D, Kパラメータの調整
ハイブリッド位置/力制御
- 最適アプローチ: 方向ごとに位置/力制御を切り替え
- 例: Z軸方向は力制御、XY平面は位置制御
- 用途: 研削、研磨、組み立て作業

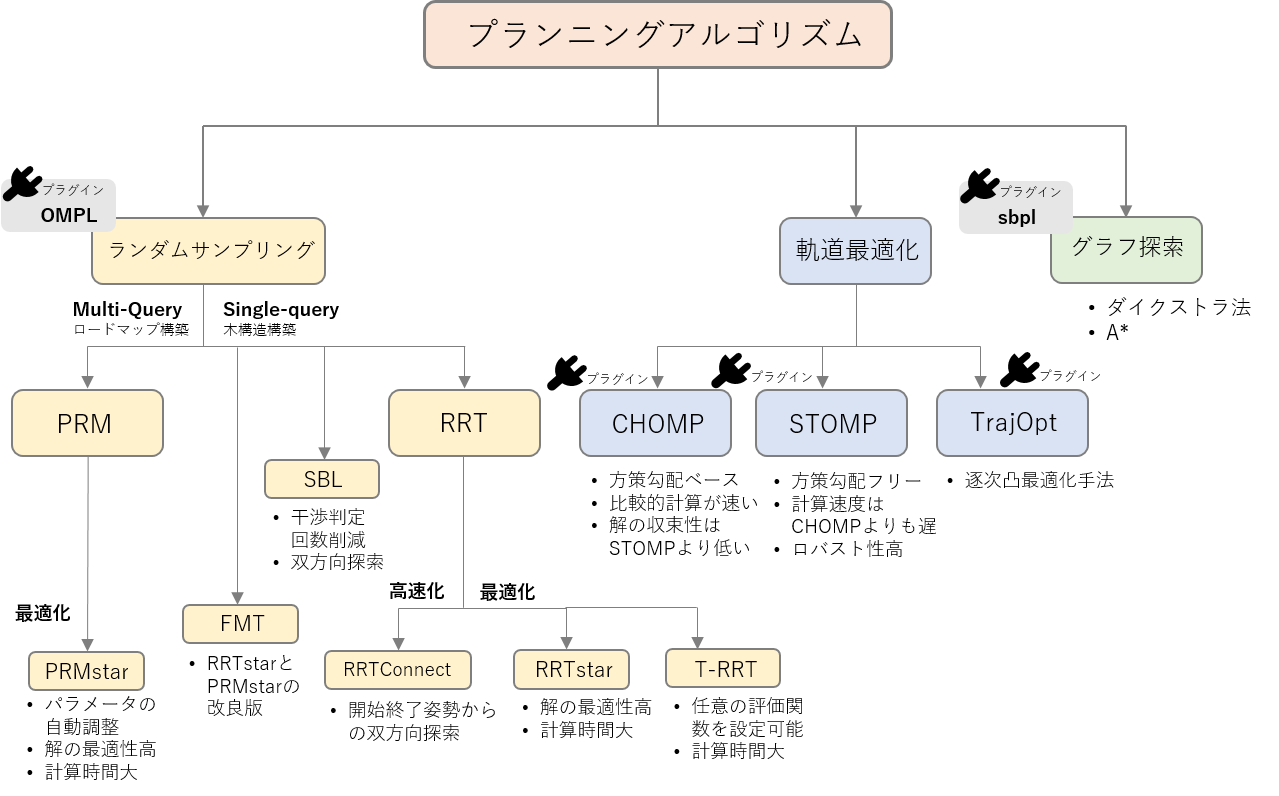

- 実装: MoveIt + Admittance Controllerの組み合わせ
